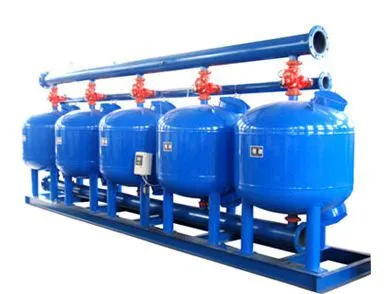

Система фильтрации с песчаным фильтрующим материалом AGF состоит из нескольких стандартных резервуаров для высокоскоростного фильтра с песчаным фильтрующим материалом. Устройство оснащено внутренним водораспределителем и коллектором, а также двухходовым автоматическим трехходовым сливным клапаном, что позволяет осуществлять обратную промывку каждого бака в системе во время нормальной работы. Все регулируется полностью автоматизированной системой.
В зависимости от потребностей пользователя доступны две вертикальные и горизонтальные конфигурации для очистки воды в системах оборотного водоснабжения для промышленного или гражданского сельскохозяйственного орошения.
Устройство отличается компактной автоматизированной конструкцией, которая может гарантировать качество сточных вод с мутностью 0,5 NTU и точностью фильтрации 5 микрон. Система является саморегулирующейся и имеет обратную промывку, предоставляя пользователям эффективное и экономичное решение.
Фильтрующий материал и поток
AGF использует разнообразные фильтрующие материалы, но в основном - природный морской и кварцевый песок.
| Фильтрация | Песок на дне (при закрытых грибовидны коллекторах) | Верхний слой песка (толщина 12-38см) | Рекомендуемая скорость потока | Расход обратной промывки |
| Фильтр грубой очистки | 1.5-2.0 мм | 0.8-1.5мм | 30-50 м³/ч | 30-40 м³/ч |
| Фильтр тонкой очистки | 1.5-2.0 мм | 0.5-0.8мм | 15-25 м³/ч | 25-30 м³/ч |
Технические характеристики (бак песочного фильтра размером 48 дюймов)
- Размер входа/выхода: 4”
- Соединение: рифленые муфты
- Материал корпуса фильтра: углеродистая сталь с эпоксидным покрытием/нержавеющая сталь
- Диаметр бака: Ø1212
- Площадь фильтрации: 11300 см²
- Номинальное давление: 1,0 МПа
- Рабочее давление: 0,25 МПа-0,6 МПа
- Давление обратной промывки: ≥0,25 МПа
- Цикл обратной промывки: 1-5 мин
- Расход воды для обратной промывки: ≤0,5%
- Температура воды: 5-60℃
Фильтровальная система
| Число единиц | Модель | Габариты (Д×Ш×В) | Площадь фильтрации | Производительность фильтра грубой очистки (т/ч) | Производительность фильтра тонкой очистки (т/ч) | Вес (кг) |
| 1 | AGF48-1 | 1.35 x 1.35 x 2.6 | 1.13 | 35-50 | 15-25 | 120 |
| 2 | AGF48-2 | 2.70 x 1.35 x 2.6 | 2.26 | 70-100 | 30-50 | 240 |
| 3 | AGF48-3 | 4.05 x 1.35 x 2.6 | 3.39 | 105-150 | 45-75 | 360 |
| 4 | AGF48-4 | 5.40 x 1.35 x 2.6 | 4.52 | 140-200 | 60-100 | 480 |
| 5 | AGF48-5 | 6.75 x 1.35 x 2.6 | 5.65 | 175-250 | 75-125 | 600 |
| 6 | AGF48-6 | 8.10 x 1.35 x 2.6 | 6.78 | 210-300 | 90-150 | 720 |
*Для получения подробной информации о большем потоке, компоновке и других технических параметрах обратитесь в компанию Xuyang.
Материал бака песочного фильтра:
- Углеродистая сталь, покрытая эпоксидной смолой, углеродистая сталь, облицованная пластиком, нержавеющая сталь.
- Трубопровод: углеродистая сталь с напылением эпоксидной смолы, нержавеющая сталь.
- Распределитель воды: углеродистая сталь, покрытая эпоксидной смолой, нержавеющая сталь.
- Водосборник: нержавеющая сталь, армированный инженерный пластик.
- Автоматический клапан обратной промывки: армированный пластик, чугун.
- Уплотнительное кольцо: нитриловый каучук, силиконовый каучук.
- Блок управления: ПВХ
Система управления
- Промышленное одночиповое решение для автоматического управления ПЛК с китайским и английским интерфейсом.
- Автоматическая очистка фильтра (в зависимости от конкретных требований к давлению или заданного времени). Ручная и принудительная очистка фильтра по запросу.
- Удобная оптимизация времени фильтрации и очистки в помещении.
- Этот фильтр предлагает ряд выходов для сигналов работы, очистки и неисправности, оснащен коммуникационным интерфейсом 485.
Общие сведения
1. Компактность, простая установка и экономия места
- Фильтр с песчаным фильтрующим материалом требует минимальной площади, подходит для использования внутри и снаружи помещений. Его можно штабелировать, он обладает высокой универсальностью, устраняя необходимость в создании отдельной конструкции и снижая затраты на проектирование.
2. Высокий уровень защиты от коррозии, обеспечивающий долговечность и надежную работу
3. Обилие чистой, прозрачной воды с впечатляющим процессом фильтрации.
- Процесс быстрой фильтрации с рабочей производительностью 40 м³/ч, 45 м³/ч в зависимости от качества воды.
- Отфильтрованная вода может использоваться для обратной промывки фильтра, что устраняет необходимость в бустерном насосе и насосе обратной промывки.
- Обратная промывка занимает от двух до трех минут и использует менее 3 м3.
- Чрезвычайно точная фильтрация, способная очищать от загрязняющих частиц диаметром до 0,10 мм и более, создавая поток мутности до 0,5 NTU.
4. Автоматическая обратная промывка
- Умная система управления способна автоматически распознавать и контролировать обратную промывку. Даже когда концентрация взвешенных частиц в жидкости меняется, фильтр может адаптироваться соответствующим образом.
5. Постоянный поток воды без перерывов
- В процессе обратной промывки одновременно проводится фильтрация. Вода всегда доступна.
6. Низкие долгосрочные финансовые затраты за счет значительного снижения затрат на электроэнергию, воду и обслуживание
- Энергоэффективность оптимизирована за счет уникального автоматического клапана обратной промывки системы. Во время нормальной работы действует упорядоченный цикл обратной промывки без необходимости выделения насоса. По сравнению с другими системами фильтрации песка, фильтрующий насос требует на 6-7 м меньше напора.
- Экономия воды: благодаря специальному водораспределителю и водосборнику, а также стандартной конструкции бака, в процессе обратной промывки нет необходимости в сжатом воздухе. В резервуаре используется только отфильтрованная чистая вода, что приводит к значительно меньшему расходу воды.
- Низкие затраты на техническое обслуживание: устраняя необходимость в использовании механических и электрических клапанов, система обеспечивает экономию затрат на техническое обслуживание и ремонт. Эксклюзивный многофункциональный клапан может контролировать обратную промывку благодаря устойчивости и невероятной долговечности. Отсутствие износа и отсутствие повреждений за более чем десятилетие — и все это при минимальных затратах на управление.
Принцип работы
Процесс промывочной фильтрации
Специализированный водораспределитель собственной разработки равномерно распределяет нефильтрованную воду, позволяя ей двигаться плавным ламинарным потоком через слой фильтрующего материала, состоящего из однородного кварцевого или морского песка. В нижней части фильтра расположена группа равномерно распределенных водосборников, которые собирают отфильтрованную воду и выводят ее на дополнительную фильтрацию, что позволяет фильтру обрабатывать воду с высокой скоростью, сохраняя при этом оптимальную эффективность фильтрации. -
Процесс обратной промывки
По мере накопления примесей в слое фильтрующего материала потери напора входной и выходной воды продолжают увеличиваться, пока не превысят заданное значение. В этот момент система начнет обратную промывку. Фильтр самоочищается, используя часть предварительно отфильтрованной воды. Эта специальная конструкция водосборника позволяет наполнителям очищать друг друга, значительно повышая эффективность обратной промывки и уменьшая количество необходимой воды.
