Автоматический самопромывочный сетчатый фильтр

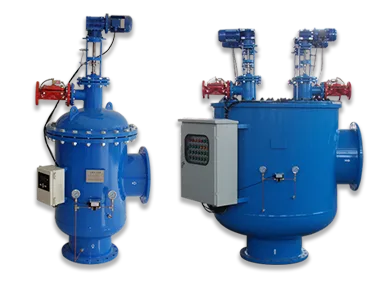

Серия самоочищающихся всасывающих сканирующих сетчатых фильтров представлена в трех вариантах: вертикальный фильтр XT, горизонтальный фильтр XM и фильтр XTD, которые обеспечивают комплексную систему фильтрации. Каждый фильтр использует мощное электрическое всасывание для очистки и может быть оснащен сетчатым фильтром размером от 20 до 500 микрон с диаметрами от 2 до 24 дюймов.

Самоочищающийся всасывающий сетчатый фильтр, XT

Самоочищающийся всасывающий сетчатый фильтр, XM

Самоочищающийся всасывающий сетчатый фильтр, XTD

Самоочищающийся всасывающий сетчатый фильтр, XMG

Принцип работы фильтра

Примеси воды улавливаются сеткой тонкой очистки фильтра и скапливаются на внутренней поверхности, образуя фильтрационный осадок, задерживающий даже мелкие примеси. Таким образом, грязная вода фильтруется, а самоочищающийся всасывающий сетчатый фильтр запускает цикл очистки, когда разница давлений между входом и выходом воды достигает заданного значения.

Компонент для очистки изготовлен из нержавеющей стали 304 и оснащен сканером всасывания, способным вращаться и двигаться вертикально, а также несколькими портами всасывания.
Сканер аспирации оснащен 3-дюймовым электрическим продувочным клапаном. Этот клапан можно открыть во время очистки, позволяя разности давлений между внутренним давлением воды и атмосферой создать мощную силу всасывания.
Мощный обратный поток воды, создаваемый на всасывающем патрубке, способен эффективно удалять трудноудаляемые загрязнения, застрявшие на сетке фильтра.
Всасывающий сканер приводится в движение электрическим двунаправленным двигателем, который распределяет спиральное возвратно-поступательное движение, сохраняя при этом определенную скорость вращения. Прибор оснащен набором всасывающих портов.
Вся процедура обратной промывки обычно занимает 30–120 секунд при поддержании потока в рабочем состоянии.

Применение

Обработка охлаждающей воды:
Фильтрация используется для уменьшения накопления отложений в теплообменниках, что повышает охлаждающую способность градирен, систем кондиционирования воздуха и систем постоянного тока. Фильтрация воды поддерживает систему подпиточной воды в отличном состоянии.
Очистка источника воды:
Получение чистой воды из рек, озер, морей, водохранилищ и колодцев. Этот метод может удалить нежелательные частицы, включая песок, бактерии, водоросли и органический материал.
Фильтрация промышленных вод:
Применяется на оборудовании, таком как охладители и прокатные станы, а также на машинах непрерывного литья заготовок, полировальном оборудовании, насосах, электромагнитных клапанах и ионообменниках, распылителях и радиаторах. Эта форма фильтрации помогает удалять загрязняющие вещества из воды, предотвращая засоры, которые в противном случае могли бы возникнуть в трубах, шлангах и других компонентах.
Орошение:
Подходит для источников воды с высоким расходом и примесями, может использоваться для различных целей, таких как орошение сельскохозяйственных угодий, дождевание парков, полей для гольфа и спортивных площадок.
Бумажная промышленность:
Эффективная фильтрация сточных вод.
Производство пластмасс: фильтрация и циркуляция охлаждающей воды для оптимизации процессов впрыска.
Мембрана, смола и предварительная обработка ультрафильтрацией
Системы опреснения морской воды и системы фильтрации марикультуры с предварительной фильтрацией.

Наши продукции

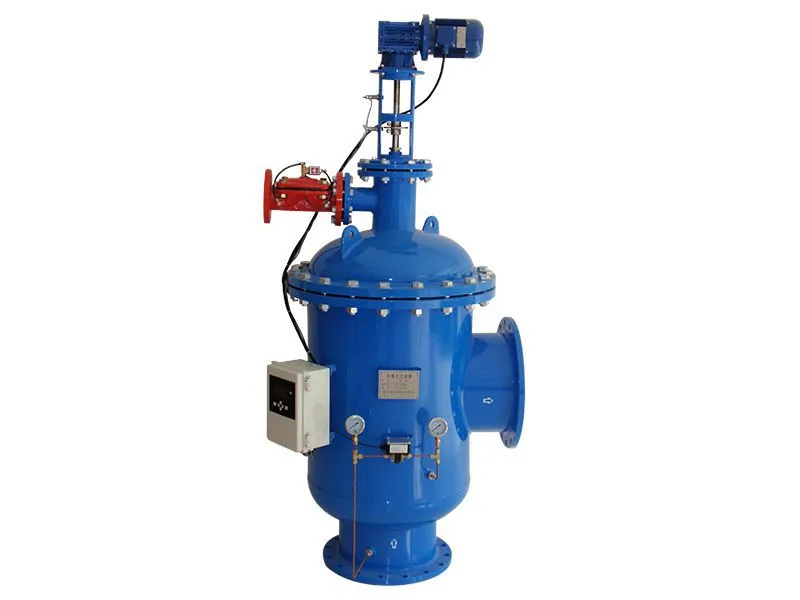

Самоочищающийся всасывающий сетчатый фильтр, XT

Установка: вертикальная
Расход (один фильтр): 15-1800 м³/ч (больший поток можно получить, подключив несколько блоков параллельно)
Номинальное давление: 1,0 МПа, 1,6 МПа
Рабочее давление: 0,20-1,2 МПа
Максимальная рабочая температура: 60℃
Степень фильтрации: 50-800 микрон
Режим управления: перепад давления/синхронизация/ручной
Время очистки: 25-120с
Скорость механизма очистки: 14-20 об/мин
Метод очистки: аспирационная сканирующая очистка
Потеря давления при очистке: 0,01-0,08 МПа
Рабочее напряжение: 380 В переменного тока, 50 Гц, трехфазный четырехпроводной
Напряжение: 220 В переменного тока, 50 Гц
Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации

Отправить запрос

Технические характеристики

Модель	XT-150	XT-200	XT-250	XT-300	XT-350	XT-400	XT-500
Входное/выходное соединение (мм)	150	200	250	300	350	400	500
Макс. расход (м³/ч)	150	300	400	600	900	1200	1800
Площадь фильтрации (см²)	6500	6500	11500	12500	13500	16500	16500
Электрический дренажный клапан DN (мм)	50	50	80	80	80	80	80
Расход воды за цикл (л)	150	150	400	400	400	450	450
Мощность двигателя (кВт)	0.55	0.55	0.55	0.55	0.55	0.55	0.55
Приблизительный вес (кг)	500	500	620	655	720	910	980

Точность потока в таблице составляет 200 мкм. Для получения подробной информации о других технических параметрах, пожалуйста, обратитесь в Xuyang.

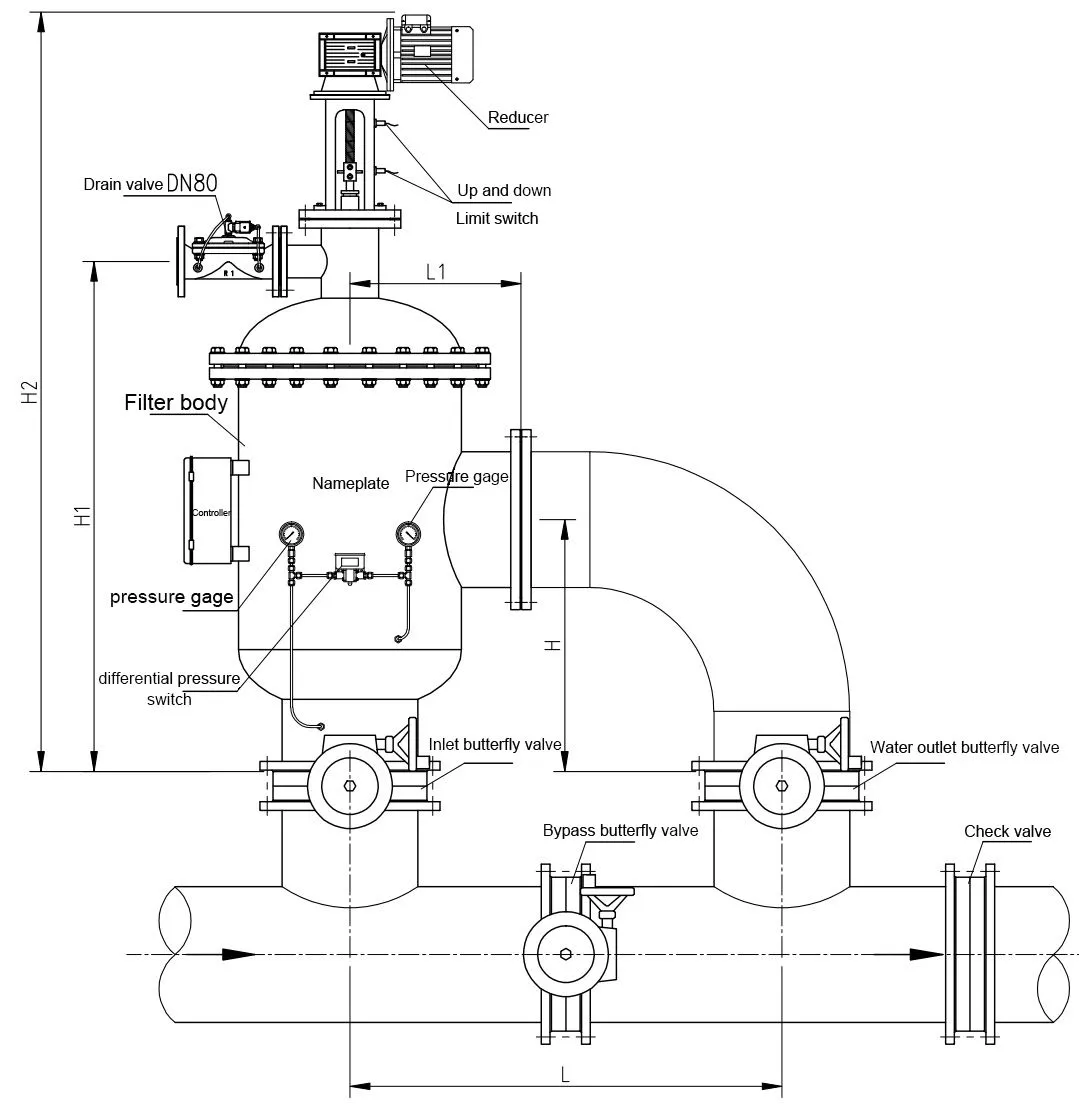

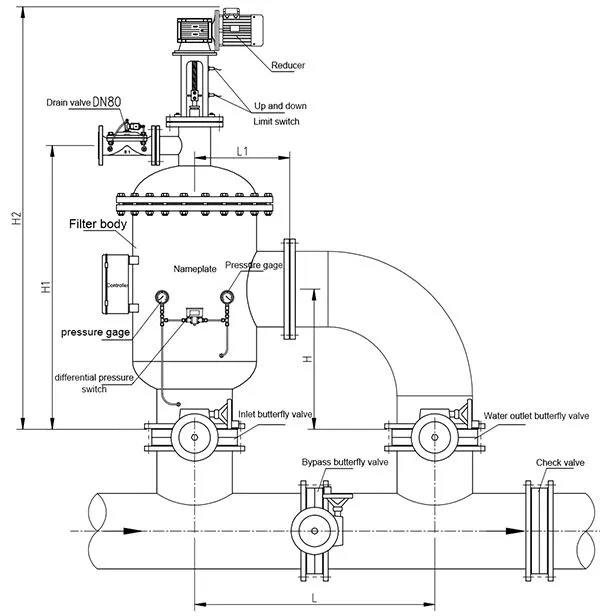

Установочные размеры

Модель	XT-150	XT-200	XT-250	XT-300	XT-350	XT-400	XT-500
H	580	600	720	720	700	800	800
H1	1100	1120	1413	1413	1417	1525	1525
H2	1720	1750	2080	2080	2110	16500	2200
L	880	900	1000	1000	1200	1500	1600
L1	350	350	415	415	475	565	565

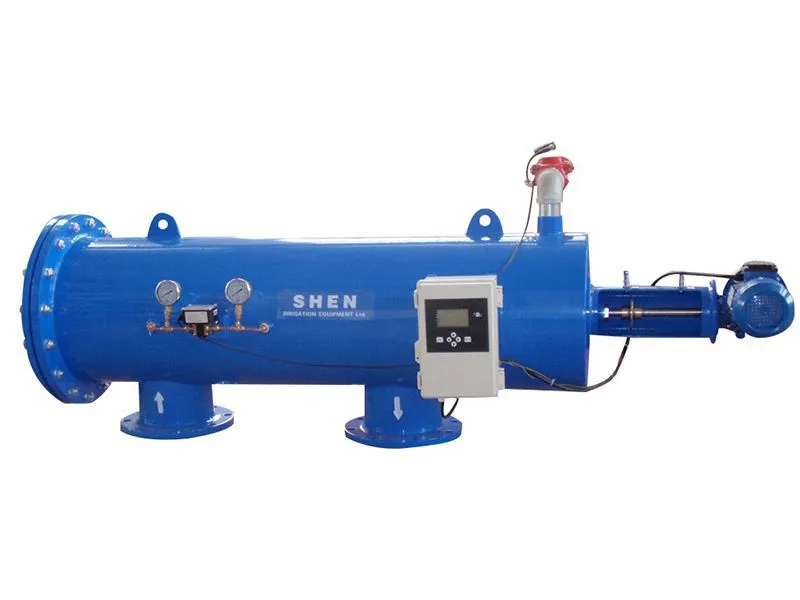

Самоочищающийся всасывающий сетчатый фильтр, XM

Установка: горизонтальная
Расход (один фильтр): 20-1200 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
Номинальное давление: 1,0 МПа, 1,6 МПа
Рабочее давление: 0,20-1,2 МПа
Максимальная рабочая температура: 60℃
Степень фильтрации: 50-800 микрон
Режим управления: перепад давления/синхронизация/ручной
Время очистки: 35-120с
Скорость механизма очистки: 14-20 об/мин
Метод очистки: аспирационная сканирующая очистка
Потеря давления при очистке: 0,01-0,08 МПа
Рабочее напряжение: 380 В переменного тока, 50 Гц, трехфазный четырехпроводной
Управляющее напряжение: 220 В переменного тока, 50 Гц
Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации

Отправить запрос

Технические характеристики

Модель	XM-50	XM-80	XM-100	XM-150	XM-200	XM-250	XM-300	XM-350
Входное/выходное соединение (мм)	50	80	80	150	200	250	300	350
Макс. расход (м³/ч)	100	100	150	200	300	400	600	900
Площадь фильтрации (см²)	1750	1750	3200	3200	6500	11500	12500	13500
Электрический дренажный клапан DN (мм)	50	50	50	50	50	80	80	80
Расход воды за цикл (л)	150	150	150	150	150	400	400	400
Мощность двигателя (кВт)	0.55	0.55	0.55	0.55	0.55	0.75	0.55	0.75
Приблизительный вес (кг)	120	130	180	210	480	710	780	830

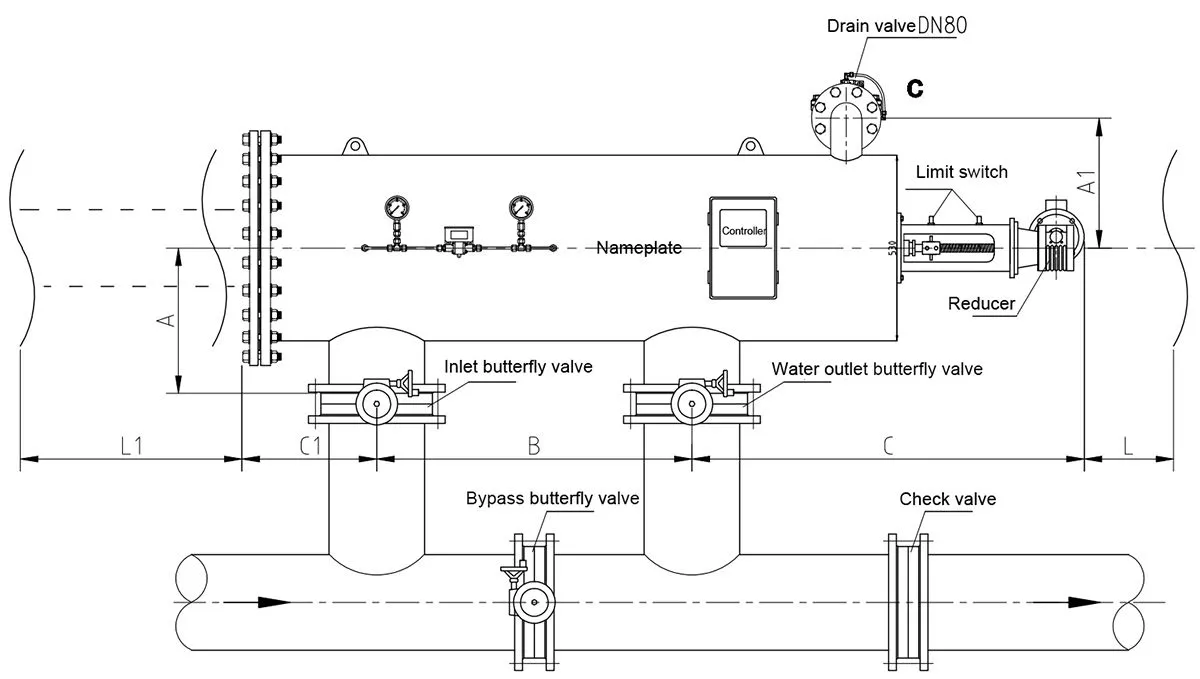

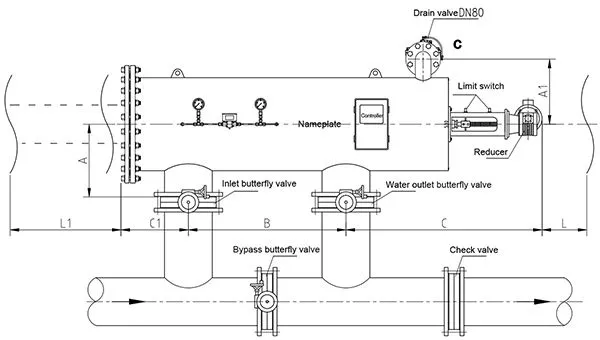

Установочные размеры

Модель	XM-50	XM-80	XM-100	XM-150	XM-200	XM-250	XM-300	XM-350
A	260	260	260	345	345	415	415	470
A1	230	230	260	345	345	372	372	400
B	360	360	620	700	700	900	900	950
C	830	830	800	1050	1100	1120	1070	1150
C1	300	300	250	350	300	385	345	510
L	500	500	800	900	900	1200	1200	1200
L1	400	400	400	450	450	500	500	500

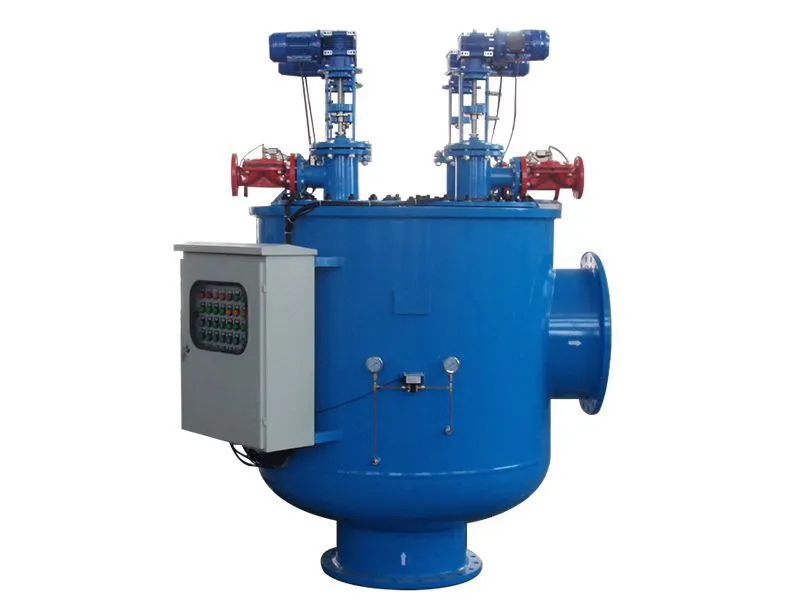

Самоочищающийся всасывающий сетчатый фильтр, XTD

Установка: вертикальная
Расход (один фильтр): 1200-3500 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
Номинальное давление: 1,0 МПа
Рабочее давление: 0,20-0,60 МПа
Максимальная рабочая температура: 60℃
Степень фильтрации: 50-800 микрон
Режим управления: перепад давления/синхронизация/ручной
Время очистки: 35-500с
Скорость механизма очистки: 14-20 об/мин
Метод очистки: аспирационная сканирующая очистка
Потеря давления при очистке: 0,01-0,08 МПа
Рабочее напряжение: 380 В переменного тока, 50 Гц, трехфазный четырехпроводной
Управляющее напряжение: 220 В переменного тока, 50 Гц
Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации

Отправить запрос

Технические характеристики

Модель	XTD-500	XTD-600	XTD-700
Входное/выходное соединение (мм)	500	600	700
Макс. расход (м³/ч)	2000	3000	4000
Площадь фильтрации (см²)	13500X4	13500X4	13500X4
Электрический дренажный клапан DN (мм)	80-4	80-4	80-4
Расход воды за цикл (л)	400-4	400-4	400-4
Мощность двигателя (кВт)	0.75-4	0.75-4	0.75-4
Приблизительный вес (кг)	1300	1400	1500

Точность потока в таблице составляет 300 мкм. Для получения подробной информации о других технических параметрах, пожалуйста, обратитесь в Xuyang.

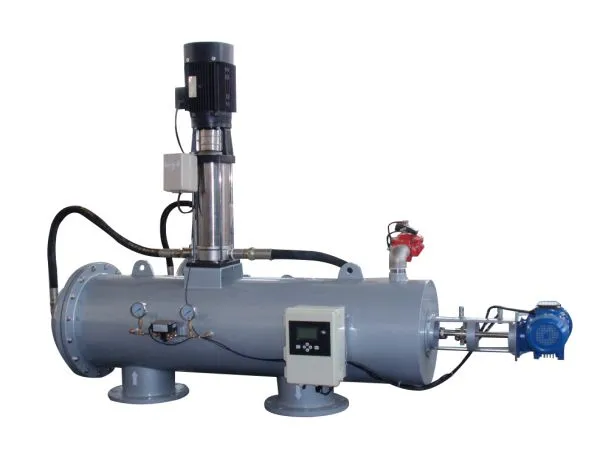

Самоочищающийся всасывающий сетчатый фильтр, XMG (High Pressure Cleaning)

Установка: горизонтальная
Расход (один фильтр): 20-1200 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
Номинальное давление: 1,0 МПа
Рабочее давление: 0,20-0,60 МПа
Максимальная рабочая температура: 60℃
Степень фильтрации: 20-500 мкм
Режим управления: перепад давления/синхронизация/ручной
Время очистки: 35-120 с
Скорость механизма очистки: 14-20 об/мин
Метод очистки: сканирование всасыванием с промывкой водой под высоким давлением
Потеря давления при очистке: 0,01-0,08 МПа
Рабочее напряжение: 380 В переменного тока, 50 Гц, трехфазный четырехпроводной
Управляющее напряжение: 220 В переменного тока, 50 Гц
Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации

Отправить запрос

Технические характеристики

Модель	XMG-150	XM-200	XMG-250	XMG-300	XMG-350	XMG-400
Входное/выходное соединение (мм)	150	200	250	300	350	400
Макс. расход (м³/ч)	200	300	400	600	900	1200
Площадь фильтрации (см²)	6500	6500	11500	13500	13500	16500
Электрический дренажный клапан DN (мм)	50	50	80	80	80	80
Расход воды за цикл (л)	150	150	400	400	400	450
Мощность двигателя (кВт)	0.55	0.55	0.75	0.55	0.75	0.75
Мощность вспомогательного промывочного насоса (кВт)	2.2	2.2	2.2	2.2	3.0	3.0
Приблизительный вес (кг)	500	550	610	680	700	760

Система управления

Промышленный ПЛК для автоматического управления с китайским или английским интерфейсом.
Несколько вариантов управления автоматической очисткой фильтра, включая перепад давления и установленные таймеры. Возможна ручная и принудительная очистка.
Регулируемое время фильтрации и очистки на месте.
Фильтр предлагает ряд выходов для сигналов работы, очистки и неисправности, а также коммуникационный интерфейс 485.

Электрический самоочищающийся всасывающий сетчатый фильтр

Материал корпуса фильтра: углеродистая сталь, покрытая порошком эпоксидной смолы, нержавеющая сталь, дуплексная сталь
Материал сетчатого фильтра: нержавеющая сталь, дуплексная сталь
Самоочищающееся устройство: нержавеющая сталь, дуплексная сталь
Продувочный клапан: чугун
Уплотнительное кольцо: нитриловый каучук и силиконовый каучук
Блок управления: ПВХ
