Самопромывной дисковый фильтр

Самоочищающийся дисковый фильтр представляет собой систему фильтрации жидкости, состоящую из нескольких слоев фильтрующих дисков. Используя давление внутри фильтра, жидкости проходят через диски, отделяя твердые частицы и другие примеси. Очистка фильтрующих элементов автоматизирована, обладает системой обратной промывкой или встряхиванием для удаления скопившихся загрязнений. Самоочищающийся многослойный фильтр имеет множество преимуществ, таких как высокая точность и простота обслуживания, а также высокая степень автоматизации.

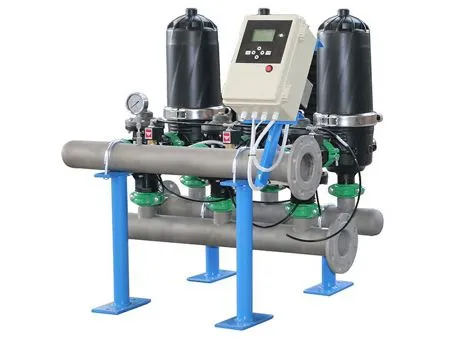

2-дюймовый самоочищающийся дисковый фильтр

3-дюймовый самоочищающийся дисковый фильтр

4-дюймовый самоочищающийся дисковый фильтр

10-дюймовый самоочищающийся дисковый фильтр

Общие сведения

Точная фильтрация
Доступны фильтрующие диски с разной степенью точности. Опции включают диски с точностью 50, 100, 200 и 400 мкм, обеспечивающие точность фильтрации более 85%.
Тщательная и эффективная обратная промывка
Благодаря эффекту центробежной струи, поры фильтра полностью открываются, а эффект очистки улучшается. Обратная промывка — быстрый процесс, занимающий всего 10-30 секунд на каждую единицу фильтрации.
Полностью автоматизированный процесс, обеспечивающий непрерывную подачу пресной воды.
Система фильтрации использует таймеры и контроль перепада давления для запуска циклов обратной промывки. Таким образом, отдельные компоненты фильтра и рабочие станции могут последовательно переключаться между рабочим состоянием и состоянием обратной промывки, что приводит к непрерывному сбросу воды под низким давлением. Этот рабочий метод обеспечивает эффективную фильтрацию и обратную промывку.
Модульный дизайн
Пользователи могут выбрать желаемое количество блоков фильтрации в соответствии со своими потребностями. Это обеспечивает гибкость, взаимозаменяемость и адаптируемость, занимая при необходимости меньше места на земле.
Устройство требует минимального обслуживания, не требует специального оборудования для мониторинга и имеет несколько съемных компонентов.

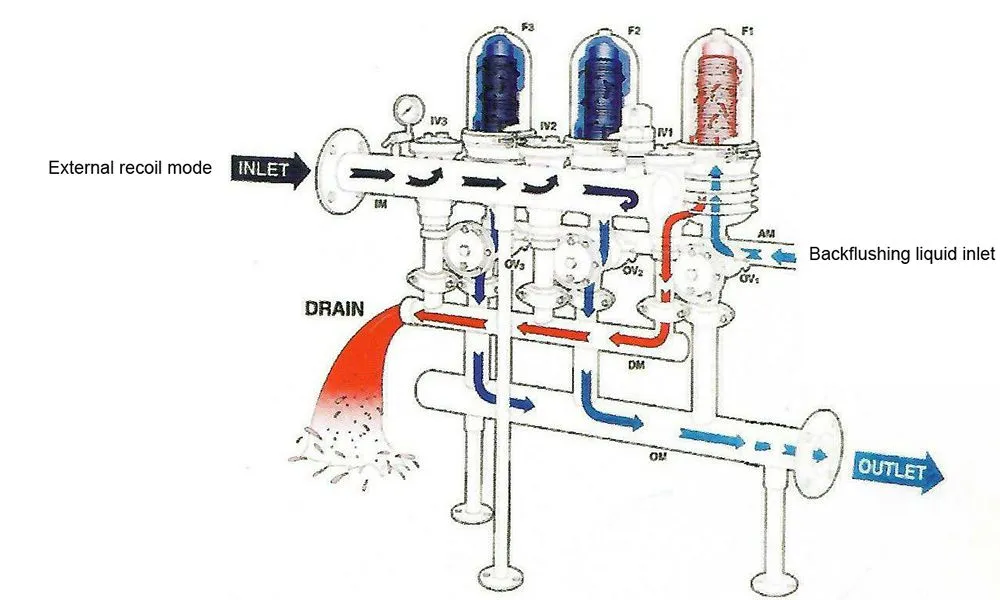

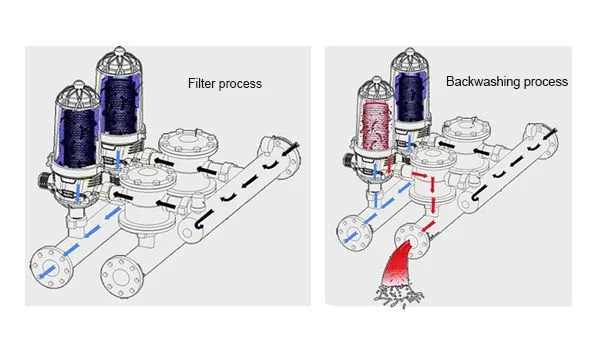

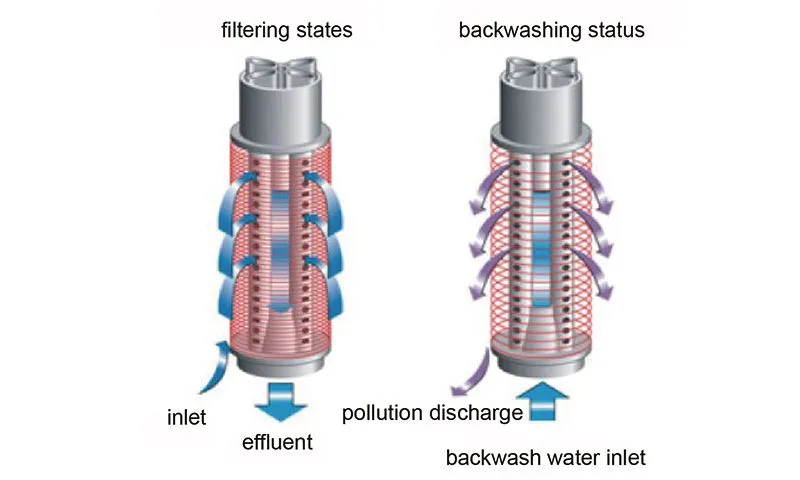

Принцип обратной промывки

Когда разница давлений достигает заданного порога или проходит заданный период, автоматически начинается стадия обратной промывки. Чтобы изменить направление потока воды, четыре группы форсунок открываются, активируя поршень, когда он движется вверх, чтобы сломать давление и открыть верхнюю часть. Кроме того, вода обратной промывки интенсивно разбрызгивается, равномерно вращая пластины, в то время как вода сдувает застрявшие на ней частицы. После завершения обратной промывки процесс возвращается к стадии фильтрации.

Наши продукции

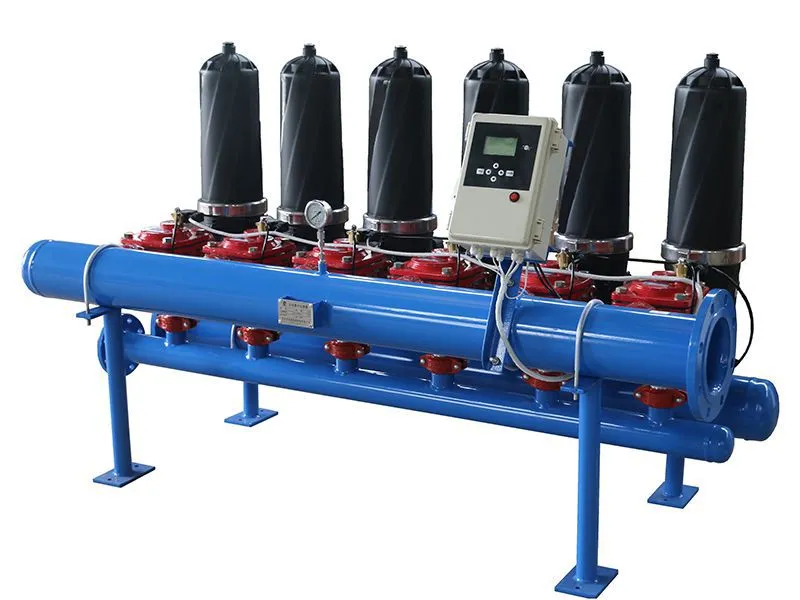

2-дюймовый самоочищающийся дисковый фильтр

Размер входа/выхода: 2 дюйма
Соединение: муфты с пазами
Материал корпуса фильтра: армированный полиамид/углеродистая сталь/нержавеющая сталь
Материал диска: ПП (полипропилен)
Площадь фильтрации: 900 см²
Степень фильтрации: 50 мкм, 100 мкм, 200 мкм, 400 мкм
Рабочее давление: 0,25 МПа - 0,6 МПа
Давление обратной промывки: ≥0,25 МПа
Цикл обратной промывки: 10–40 с
Расход воды для обратной промывки: ≤0,5 %
Температура воды: 5-60 ℃

Отправить запрос

Технические характеристики

	Хорошее качество воды			Общее качество воды			Плохое качество воды			Очень плохое качество воды			Диаметр входной/выходной трубы
Степень фильтрации (мкм)	200	100	50	200	100	50	200	100	50	200	100	50	Габаритные размеры
Модель фильтра	Расход (м³/ч)												Габаритные размеры
PY2-2	50	40	42	38	30	22	27	20	14	16	12	8	DN80
PY2-3	75	60	42	57	45	33	40	30	22	24	19	13	DN80
PY2-4	100	80	56	76	60	44	54	40	30	32	26	18	DN100
PY2-5	125	100	60	95	75	55	67	50	37	40	32	22	DN150

Рекомендуется выбирать поток в соответствии с характеристиками плохого качества воды в таблице. Для получения подробной информации о других технических параметрах обратитесь в Xuyang.

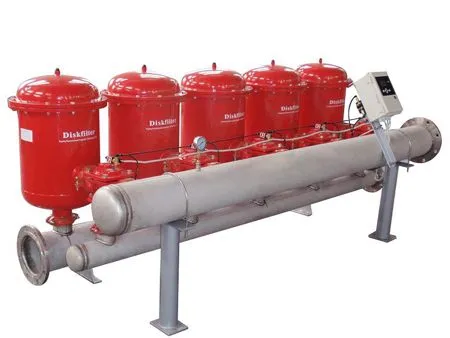

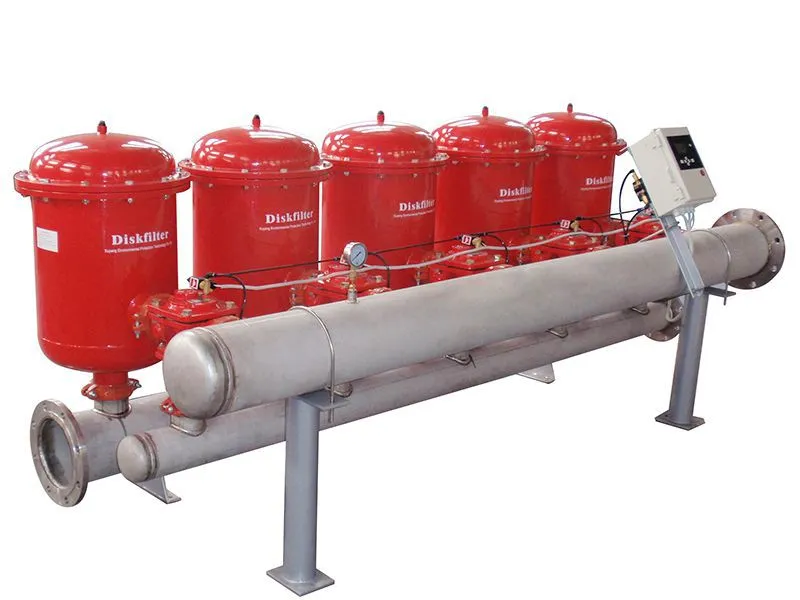

3-дюймовый самоочищающийся дисковый фильтр

Размер входа/выхода: 3 дюйма
Соединение: муфты с пазами
Материал корпуса фильтра: армированный полиамид/углеродистая сталь/нержавеющая сталь
Площадь фильтрации: 1430 см²
Степень фильтрации: 50 мкм, 100 мкм, 200 мкм, 400 мкм
Рабочее давление: 0,25 МПа - 0,6 МПа
Давление обратной промывки: ≥0,25 МПа
Цикл обратной промывки: 10–40 с
Расход воды для обратной промывки: ≤0,5 %
Температура воды: 5-60 ℃

Отправить запрос

Технические характеристики

	Хорошее качество воды			Общее качество воды			Плохое качество воды			Очень плохое качество воды			Диаметр входной/выходной трубы
Степень фильтрации (мкм)	200	100	50	200	100	50	200	100	50	200	100	50	Габаритные размеры
Модель фильтра	Расход (м³/ч)												Габаритные размеры
PY3-3	≤111	≤90	≤60	≤84	≤66	≤48	≤60	≤45	≤33	≤36	≤28	≤19	DN150
PY3-4	148	120	80	112	88	64	80	60	44	48	37	26	DN150
PY3-5	185	150	100	140	110	80	100	75	55	60	47	32	DN150
PY3-6	222	180	120	168	132	96	120	90	66	75	56	39	DN150/ DN200
PY3-7	259	210	140	196	154	112	140	105	77	84	66	45	DN150/ DN200
PY3-8	296	240	160	224	176	128	160	120	88	96	75	52	DN150/ DN200
PY3-9	333	270	180	252	198	144	180	135	99	108	85	58	DN200
PY3-10	370	300	200	280	210	160	200	150	110	120	94	65	DN200

4-дюймовый самоочищающийся дисковый фильтр

Размер входа/выхода: 4 дюйма
Соединение: муфты с пазами
Материал корпуса фильтра: углеродистая сталь/нержавеющая сталь
Площадь фильтрации: 4250 см²
Степень фильтрации: 50 мкм, 100 мкм, 200 мкм, 400 мкм
Рабочее давление: 0,25 МПа - 0,6 МПа
Давление обратной промывки: ≥0,25 МПа
Цикл обратной промывки: 10–40 с
Расход воды для обратной промывки: ≤0,5 %
Температура воды: 5-60 ℃

Отправить запрос

Технические характеристики

	Хорошее качество воды			Общее качество воды			Плохое качество воды			Очень плохое качество воды			Диаметр входной/выходной трубы
Степень фильтрации (мкм)	200	100	50	200	100	50	200	100	50	200	100	50	Габаритные размеры
Модель фильтра	Расход (м³/ч)												Габаритные размеры
PY4-4	420	360	240	300	240	180	240	180	130	144	108	72	DN200/DN250
PY4-5	525	450	300	375	300	225	300	225	165	180	135	90	DN200/DN250
PY4-6	630	540	360	450	360	270	360	270	195	215	160	108	DN250/ DN300
PY4-7	730	630	420	520	420	310	420	310	230	250	185	126	DN250/ DN350
PY4-8	840	720	480	600	480	360	480	360	260	285	215	144	DN300/ DN400

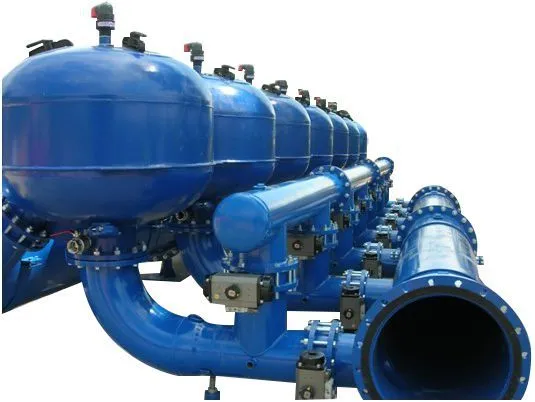

10-дюймовый самоочищающийся дисковый фильтр

Размер входа/выхода: 10 дюймов
Соединение: фланец
Материал корпуса фильтра: углеродистая сталь/нержавеющая сталь.
Площадь фильтрации: 25 700 см²
Степень фильтрации: 50 мкм, 100 мкм, 200 мкм, 400 мкм
Рабочее давление: 0,25 МПа - 0,6 МПа.
Давление обратной промывки: ≥0,25 МПа
Цикл обратной промывки: 10–60 с.
Расход воды для обратной промывки: ≤0,5 %
Температура воды: 5-60 ℃

Отправить запрос

Технические характеристики

		Хорошее качество воды			Общее качество воды			Плохое качество воды			Очень плохое качество воды			Диаметр входной/выходной трубы
Степень фильтрации (мкм)	200	100	50	200	100	50	200	100	50	200	100	50	Габаритные размеры
Модель фильтра	Расход (м³/ч)												Габаритные размеры
PY10-4	2520	2150	1440	1800	1440	1080	1440	1080	790	860	640	430	DN400/DN500
PY10-5	3150	2700	1800	2250	1800	1350	1800	1350	990	1080	810	540	DN500/DN600
PY10-6	3780	3240	2160	2700	2160	1620	2160	1620	1180	1290	970	640	DN600/DN700
PY10-7	4400	3780	2520	3150	2520	1890	2520	1890	1380	1510	1130	750	DN600/DN700
PY10-8	5040	4300	2880	3600	2880	2160	2880	2160	1580	1720	1290	860	DN700/DN1000

Рекомендуется выбирать поток в соответствии с плохим качеством воды в таблице. Для получения подробной информации о других технических параметрах обратитесь в Xuyang. Xuyang также предлагает 12-дюймовые, 8-дюймовые и 6-дюймовые дисковые фильтрующие блоки. Компания вправе изменять модель и параметры без предварительного уведомления.

Комплектующие

Корпус дискового фильтра: армированный пластик, углеродистая сталь, покрытая эпоксидной смолой, нержавеющая сталь
Трубопровод: углеродистая сталь, покрытая эпоксидной смолой, нержавеющая сталь
Самоочищающееся устройство: нержавеющая сталь
Трехходовой клапан обратной промывки: армированный пластик, чугун
Уплотнительное кольцо: нитриловый каучук и силиконовый каучук
Блок управления: ПВХ

Электрический автоматический самоочищающийся щеточный сетчатый фильтр

Установка должна быть организована таким образом, чтобы можно было проводить техническое обслуживание и ремонт устройства без остановки работы. Обычно это достигается за счет использования обходной системы.
Положение установки может быть горизонтальным или вертикальным (в зависимости от конкретных потребностей пользователя). Вы должны убедиться, что ваш трубопровод соединяется с оборудованием по течению воды — для вертикальной установки вход должен быть направлен вверх, а для горизонтальной — выход должен быть направлен вниз.
Оборудование должно быть оснащено клапанами на входе, выходе и быстродействующим сливным клапаном на выходе слива.
